Почему монтаж на армопояс — это не перестраховка, а инженерная необходимость
Многие застройщики, стремясь сэкономить время, пытаются уложить пустотные плиты перекрытия прямо на газобетон или кирпич. Это грубейшая ошибка, которая превращает дом в конструктор с заложенной миной замедленного действия. Армированный пояс — это не просто бетонная лента, а пространственный жесткий каркас, который перераспределяет точечную нагрузку от плит по всему периметру несущих стен. Без него масса плиты (а это от 2 до 4 тонн) создает локальное давление, способное раскрошить хрупкий ячеистый бетон.
Заливка монолитного пояса решает сразу три критические задачи: связывает стены в единый замкнутый контур, защищает их от распирания под весом плит и компенсирует геометрические отклонения кладки. Инженеры сравнивают этот узел с обручем на деревянной бочке — снимите его, и конструкция рассыплется. Даже незначительная просадка фундамента или температурное расширение материалов без армопояса приводят к появлению трещин в местах опирания плит.
Подготовительные работы: геометрия и бетонирование обвязки
Перед тем как привезти плиты на участок, убедитесь, что верхняя плоскость армированного пояса идеально выровнена по горизонтали. Допустимый перепад не должен превышать 5-10 мм на всю длину стены — иначе вы получите перераспределение нагрузок, которое выведет плиту из расчетного положения. Проверьте диагонали проемов коробки дома: разница между ними более 1 см сигнализирует о деформации, которую нужно устранить до начала монтажа.
Армопояс твердеет минимум 7-10 дней, и только потом на него наносится слой цементно-песчаного раствора марки М100. Толщина растворной подушки варьируется от 2 до 5 см, но не превышает предельных значений — иначе при усадке смеси плита может зависнуть на отдельных точках. Важно выдержать единую толщину по всему периметру: используйте строительный лазерный уровень и маячковые рейки, чтобы обеспечить равномерное прилегание плиты к основанию.
Технология укладки: от строповки до снятия захватов

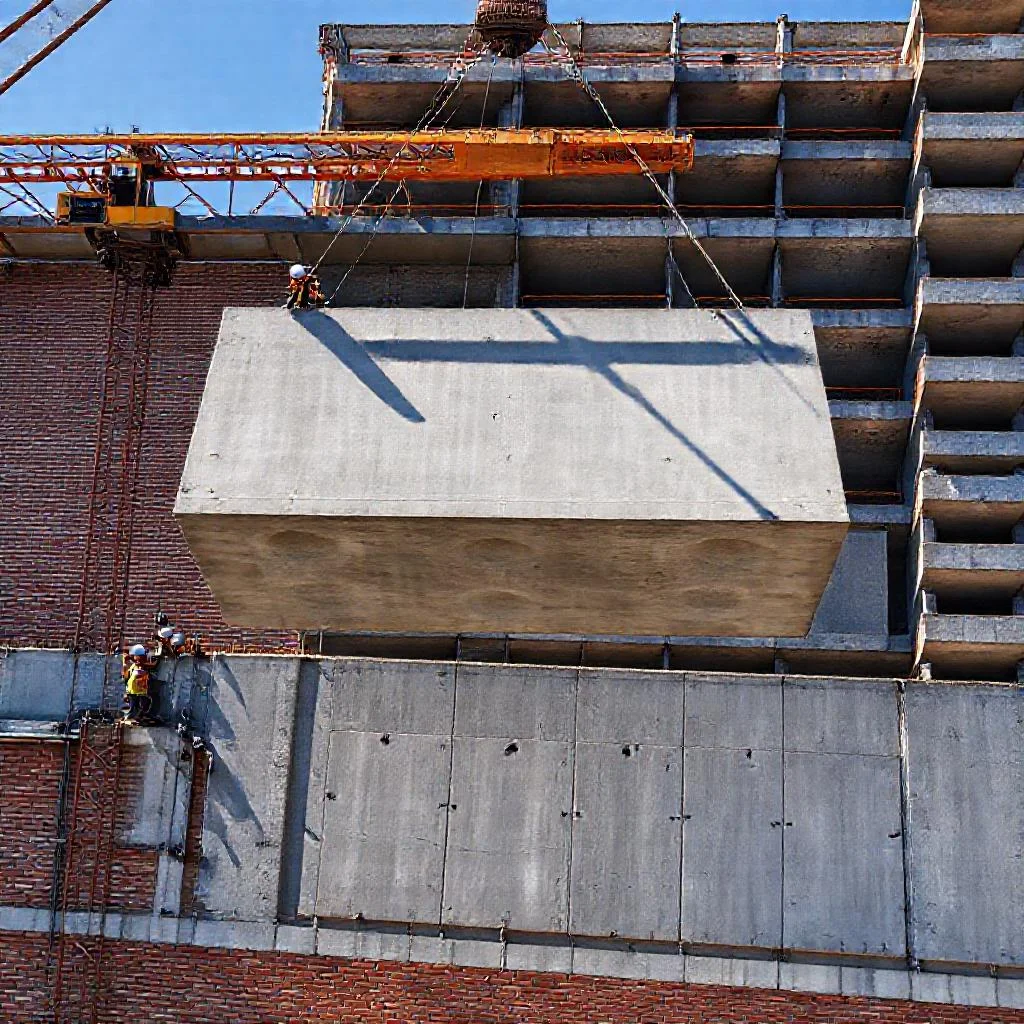

Работы ведутся только автокраном грузоподъемностью не менее 10 тонн, а строповка выполняется специальными траверсами, которые равномерно распределяют усилие на монтажные петли плиты. В момент подъема важно исключить раскачивание — используйте оттяжки из капроновых канатов. Если плита подается под углом, она неизбежно сдвинет растворную подушку, оставив воздушные пустоты в опорной зоне. Опытные монтажники рекомендуют начинать укладку от несущей стены, постепенно двигаясь к противоположной стороне здания.
Глубина опирания пустотной плиты на армопояс должна составлять минимум 120 мм — это технологическая норма для кирпичных и блочных стен. Нарушение этого параметра чревато скалыванием торцов при усадке. Стропы снимают только после того, как плита окончательно встанет на раствор, а монтажники убедятся в отсутствии «зыбкости». Проверка горизонтали осуществляется двухметровым правилом с пузырьковым уровнем: отклонение по плоскости не должно превышать 3 мм.
Ключевые правила безопасного монтажа
- Строго запрещено опирать плиты на несущие перегородки толщиной менее 250 мм — обязателен промежуточный армопояс.
- Используйте только чистые монтажные петли без следов коррозии — ржавый металл теряет прочность на разрыв.
- При укладке соседних плит обеспечьте зазор 20-30 мм для последующей замоноличивания швов бетоном мелкой фракции.
- Не выравнивайте плиту ударами лома по торцу — только подкладывая клинья из твердой древесины под плиту до полного снятия строп.
- Проверьте, чтобы анкерные выпуски из стен совпали с монтажными отверстиями плит для сварки закладных деталей.
«Качественный монтаж плит перекрытия — это 10% работы крана и 90% инженерной дисциплины. Ошибка в сантиметрах при опирании оборачивается трещинами в стенах на десятилетия» — Александр Вершинин, главный инженер строительной компании «Монолит-Строй».
Фиксация и сварные соединения: превращаем набор плит в единый диск
Многие считают, что после укладки основная работа закончена. На самом деле финальный этап — самый ответственный. Каждая плита должна быть приварена к металлическим закладным элементам армопояса сваркой. Не менее трех точек сварного соединения на каждую опору обеспечат монолитность перекрытия при горизонтальных подвижках грунта. Без такой привязки плиты в момент сейсмической активности или усадки дома начнут «гулять» друг относительно друга, разрушая швы.
После сварки анкеров выполняется замоноличивание торцевых отверстий и межплитных швов: для этого используют мелкозернистый бетон класса В15 с добавлением пластификатора. Пустоты в торцах плит заделывают либо легким бетоном, либо минеральной ватой с последующей гидроизоляцией — это предотвращает промерзание узла опирания зимой. Только после полного набора прочности швов (3-4 дня) можно приступать к возведению стен следующего этажа.
Частые ошибки новичков и способы их избежать
Самая распространенная ошибка — попытка уложить плиту с опиранием всего на 5-6 сантиметров, объясняя это «запасом площади». Помните: плита работает как балка на двух опорах, и уменьшение глубины опоры на треть снижает несущую способность на 40%. Вторая по популярности проблема — использование битого кирпича для выравнивания опорных зон вместо кладочной смеси. Твердые включения создают точечные напряжения, которые при нагрузке продавливают пояс насквозь.
Также стоит избегать укладки плит без предварительного прогрева бетона при отрицательных температурах. Еще один нюанс — монтаж плит с нарушением проектной схемы раскладки (например, с пропилом для лестницы, выполненным болгаркой вопреки чертежам). Любой рез резко снижает жесткость панели. Если перекрытие требует отверстий под коммуникации, их сверлят алмазной коронкой строго в заводских пустотах, не затрагивая продольную рабочую арматуру. Только соблюдая эти правила, вы получите надежное перекрытие, которое прослужит без капремонта более 50 лет.
Сводная таблица ключевых параметров и требований монтажа железобетонных плит на армопояс
| Параметр этапа монтажа | Допустимая норма / значение | Критичность нарушения (последствия) | Рекомендация по технологии |
|---|---|---|---|
| 1. Подготовительные работы (геометрия и бетонирование обвязки) | |||
| Перепад высот армопояса по горизонтали | Не более 5–10 мм на всю длину стены | Перераспределение нагрузок, вывод плиты из расчетного положения | Выверка верхней плоскости пояса до начала монтажа |
| Разница диагоналей проемов коробки дома | Не более 1 см | Деформация конструкций, трещины в стенах | Устранить деформацию до монтажа плит |
| Время твердения армопояса | Минимум 7–10 дней | Разрушение неокрепшего бетона под весом плит | Начало работ после полного набора прочности |
| Толщина растворной подушки (марка М100) | от 2 до 5 см (единая по периметру) | Зависание плиты на точках, точечное давление на пояс | Контроль лазерным уровнем и маячковыми рейками |
| 2. Технология укладки (от строповки до снятия захватов) | |||
| Грузоподъемность автокрана | Не менее 10 тонн | Падение плиты, травматизм, повреждение конструкций | Строповка траверсой с равномерным распределением усилия |
| Способ подачи плиты | Горизонтально, без раскачивания | Сдвиг растворной подушки, воздушные пустоты в опорной зоне | Применение оттяжек из капроновых канатов |
| Глубина опирания плиты на армопояс | Минимум 120 мм | Скалывание торцов плит при усадке, снижение несущей способности до 40% | Соблюдение технологической нормы для кирпичных и блочных стен |
| Отклонение по плоскости (проверка правилом) | Не более 3 мм | Нарушение монолитности, неравномерное распределение нагрузки | Использование двухметрового пузырькового уровня |
| Начало укладки | От несущей стены к противоположной стороне | Нарушение последовательности монтажа | Движение к противоположной стороне здания |
| 3. Ограничения и запреты при монтаже (техника безопасности) | |||
| Опирание на несущие перегородки | Запрещено при толщине менее 250 мм | Продавливание перегородок под массой плиты | Обязателен промежуточный армопояс |
| Состояние монтажных петель | Без следов коррозии | Разрыв ржавого металла, разрушение плиты, падение | Очистка и проверка петель перед строповкой |
| Зазор между соседними плитами | 20–30 мм | Отсутствие возможности замоноличивания швов | Заливка швов бетоном мелкой фракции |
| Выравнивание плиты | Запрещено ударами лома по торцу | Трещины в теле плиты, сколы торцов | Только подкладывание клиньев из твердой древесины до снятия строп |
| 4. Фиксация и сварные соединения (создание единого диска) | |||
| Количество точек сварки на каждую опору | Не менее 3 | «Гуляние» плит при подвижках грунта, разрушение швов | Приварка к закладным элементам армопояса |
| Материал для замоноличивания швов и торцевых пустот | Мелкозернистый бетон класса В15 с пластификатором | Ослабление узлов, промерзание зимой | Легкий бетон или минвата с гидроизоляцией для торцов; швы — бетон В15 |
| Время набора прочности швов до начала следующего этапа | 3–4 дня | Деформация перекрытия при слишком ранней нагрузке | Полный набор прочности перед возведением стен |
| 5. Критические ошибки новичков | |||
| Глубина опирания (уменьшенная до 5–6 см) | Запрещено; минимальная — 120 мм | Снижение несущей способности плиты на 40% | Соблюдение нормы глубины опирания, контроль при сварке |
| Выравнивание опорных зон битым кирпичом | Не использовать твердые включения | Точечные напряжения, продавливание пояса | Выравнивание только растворной подушкой толщиной 2–5 см |
| Рез плиты (отверстия болгаркой для коммуникаций) | Запрещено изменение проектной схемы без согласования | Снижение жесткости панели, затронута рабочая арматура | Только алмазное бурение строго в заводских пустотах |
Частые вопросы по монтажу пустотных плит на армированный пояс
Какая минимальная глубина опирания плиты на армопояс считается допустимой?
Минимальная глубина опирания пустотной плиты на армированный пояс составляет 120 мм. Уменьшение этого параметра, например до 50-60 мм, снижает несущую способность плиты и может привести к скалыванию торцов при усадке здания.
Можно ли укладывать плиты перекрытия прямо на газобетон или кирпич без армированного пояса?
Нет, это грубая ошибка. Без армопояса масса плиты (от 2 до 4 тонн) создает точечное давление, которое может раскрошить хрупкий ячеистый бетон или кирпич. Пояс перераспределяет нагрузку по всему периметру стен, связывает их в единый контур и защищает от распирания под весом плит.
Какой должна быть толщина растворной подушки под плитами и как ее выровнять?
Толщина цементно-песчаного раствора марки М100 должна составлять от 2 до 5 см. Для соблюдения единой толщины по всему периметру необходимо использовать лазерный уровень и маячковые рейки. Допустимый перепад по горизонтали — не более 5-10 мм на всю длину стены.
Как правильно зафиксировать плиты после укладки и когда можно продолжать строительство?
После укладки каждую плиту приваривают к закладным элементам армопояса не менее чем в трех точках на каждую опору. Затем выполняют замоноличивание межплитных швов и торцевых отверстий бетоном класса В15. К возведению следующего этажа приступают только через 3-4 дня после заливки швов.
Какие способы выравнивания плиты допустимы при монтаже, а какие запрещены?
Запрещено выравнивать плиту ударами лома по торцу. Допускается подкладывать клинья из твердой древесины под плиту до полного снятия строп. Также нельзя использовать битый кирпич для выравнивания опорных зон — твердые включения создают точечные напряжения, которые могут продавить пояс.
